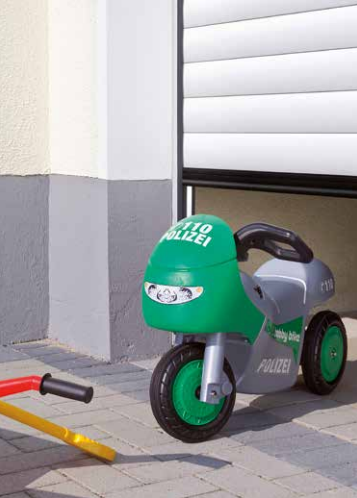

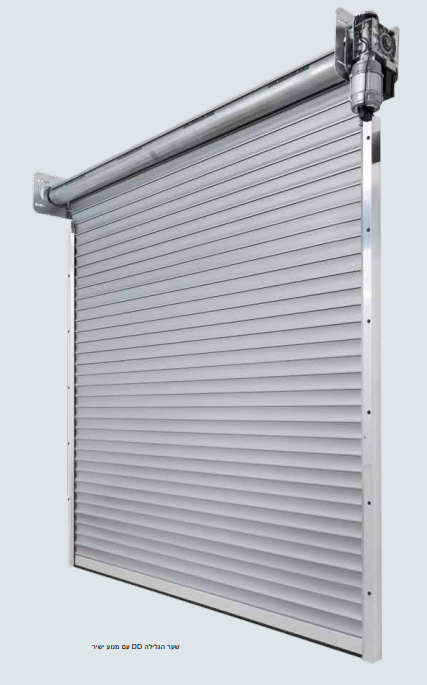

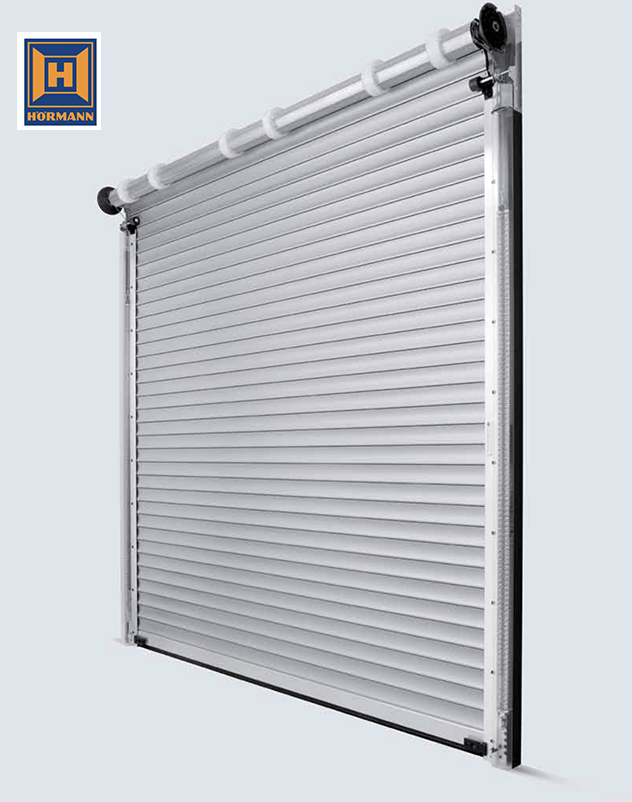

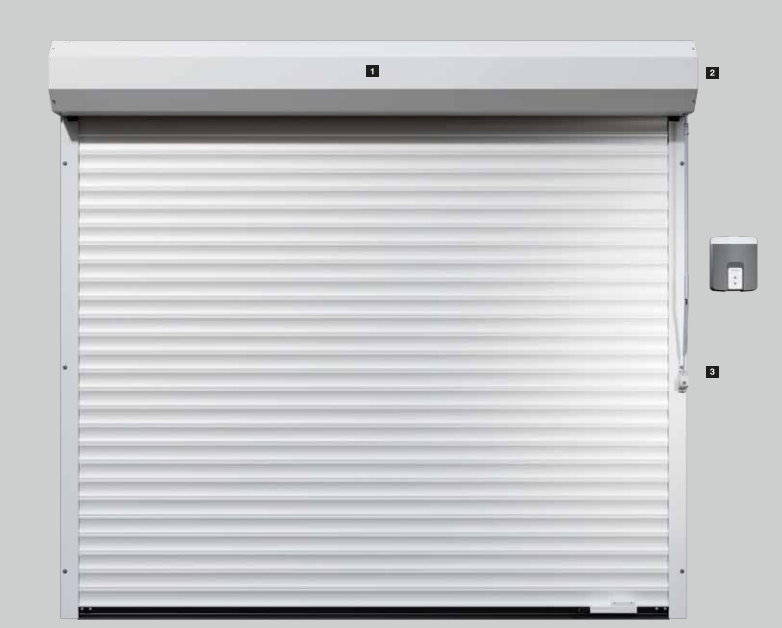

שער גלילה לחניה
שער הגלילה RollMatic מלא בפרטים חדשניים, שמטרתם היחידה היא לספק לכם בטיחות ונוחות. החל מהרכבה פשוטה במיוחד וכלה בפטנטים מתוחכמים בתחום הבטיחות, עקרון זה פועל כחוט השני בכל ההיבטים של המוצר.

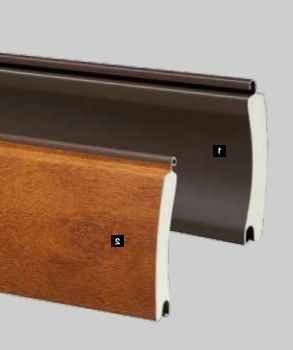

מסך התריס

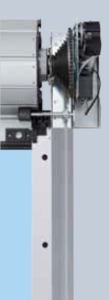

ציר ראשי
מסילות

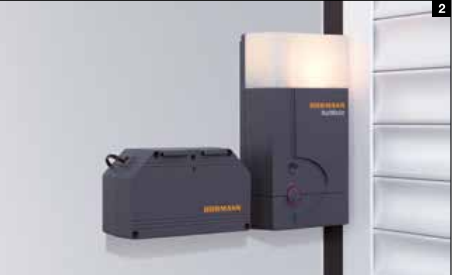

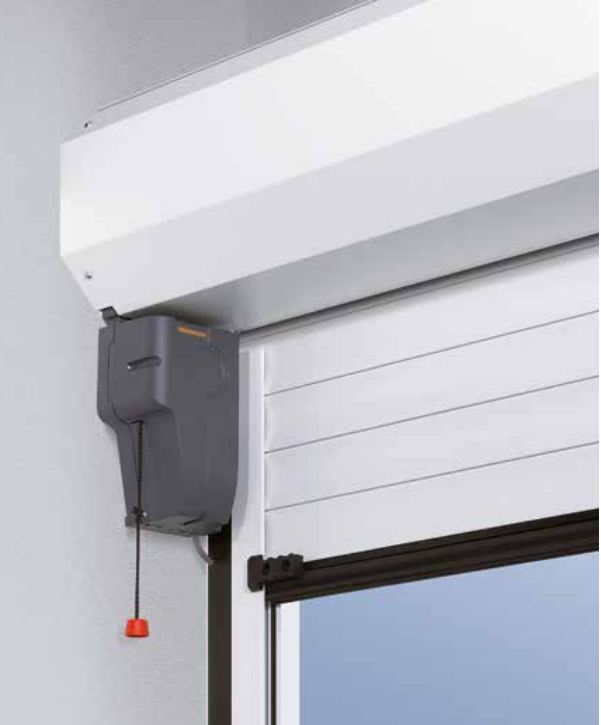

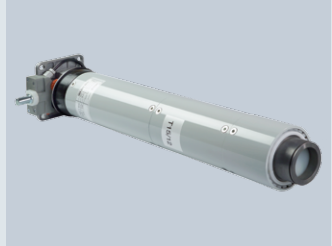

מנוע
אמצעי הגנה.
פירוט מבנה התריס ונתונים טכניים:

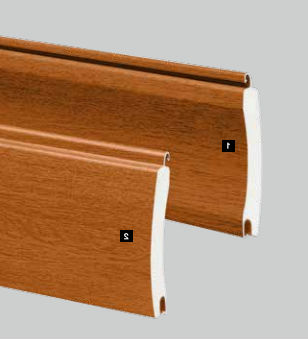

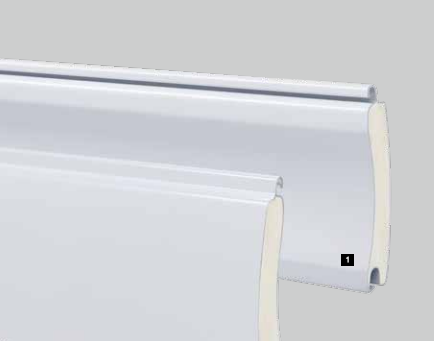

Profile model
Decotherm A
דגמי מחיצה
תחום הגדלים – רוחב × גובה, מקסימליים
ניתן לבצע הרכבה מאוחרת בקלות של מנוע
1

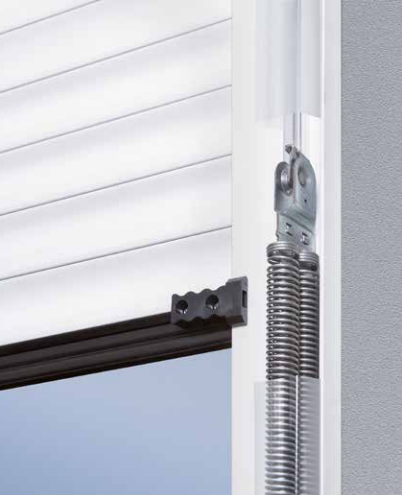

איזון משקל בעזרת קפיץ
2

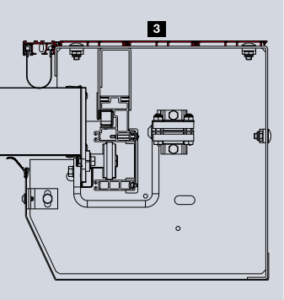

שער גלילה קומפקטי
3

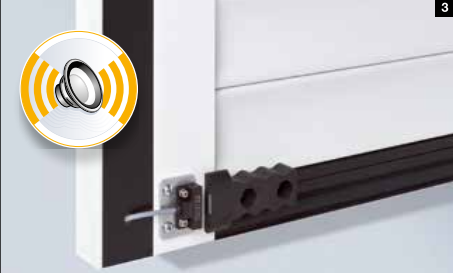

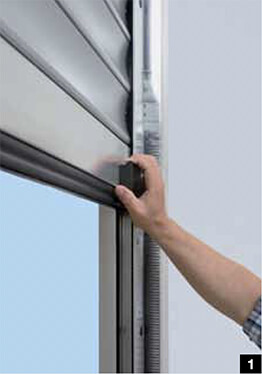

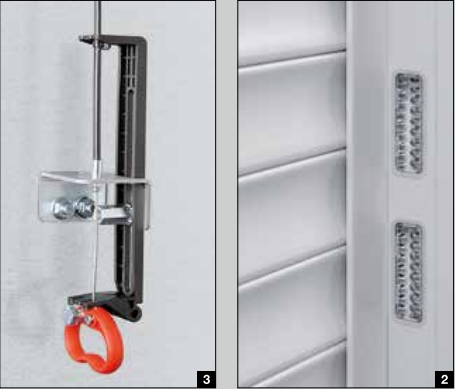

מנגנון ניתוק אוטומטי
לבטיחות
אמצעי הפעלה

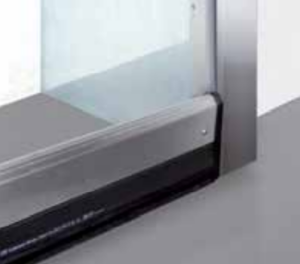

אטימה

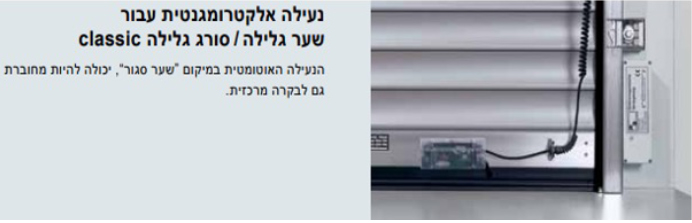

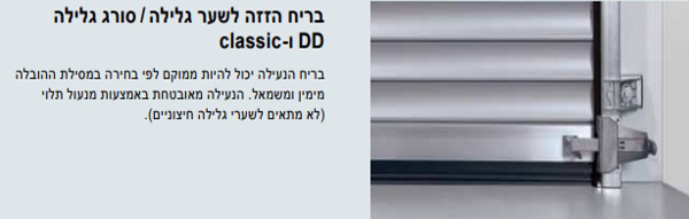

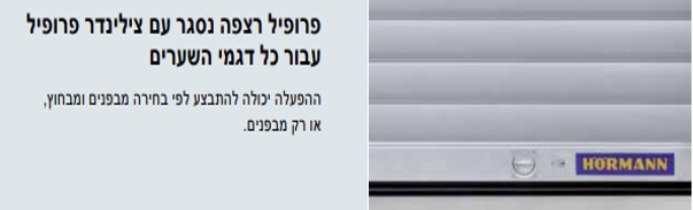

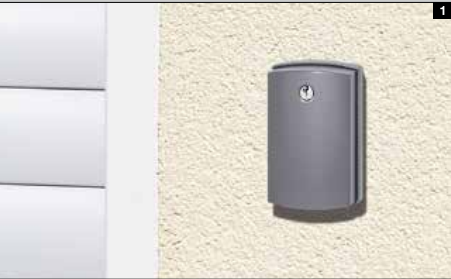

נעילה ואבטחה
הפתרון בעל היעילות האנרגטית הגדולה ביותר .
מאפשר סגירת המבנה באופן קבוע באזור פתח העמסה היות והדלת סוגרת את המעבר בקו שבין המבנה ומזח העמסה ובכך תבודד הדלת באופן הטוב ביותר, במיוחד בזמנים שמחוץ לזמני הפריקה.

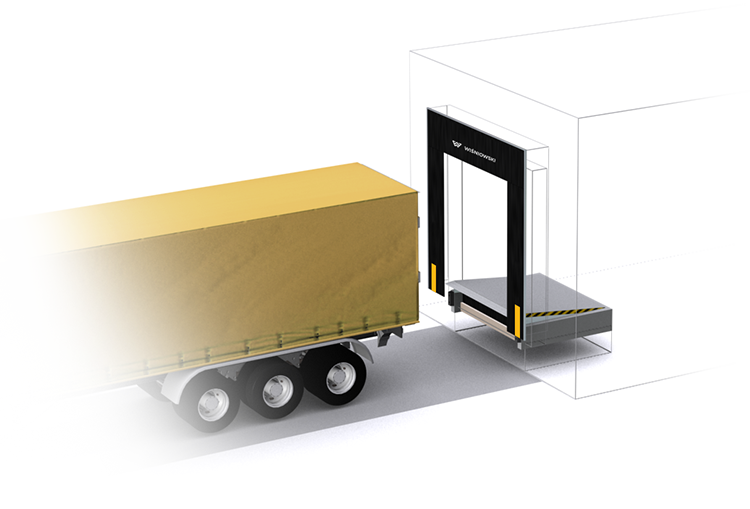

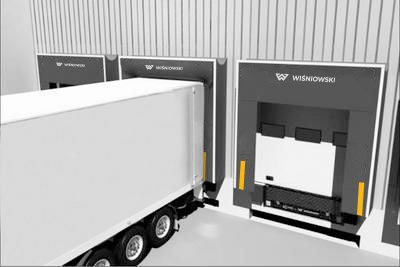

דגמי מזחי העמסה
8000 × 12000 מ"מ
רכיבי מערכת
מעטפת ואפשרויות תכנון

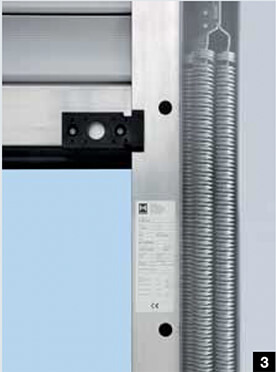

טכנולוגית קפיץ משיכה

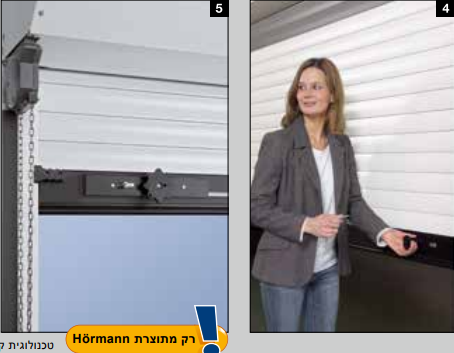

משיכה עם שרשרת ידנית
הרכבה מהירה
להשוואת מפלסים בין מבנה קיים לגבהיי משאיות שונים.
דגמי משווה גובה וצורות התקנה.
לבניית מבנה חדש או שיפוץ קיים, דגם בסיסי פתוח בשלושת צדדו.
עבור מבנה חדש או מסגרת קיימת, מסגרת בעלת נשיאה עצמית,סגירה צדדית.
עבור מבנה חדש, אידיאלי לשימוש בחלקי בטון מוכנים.
עבור בניין חדש סגור בשלוש כיוונים (אחורי, ושני צדדים) כולל זווית כוונון ניתנת להברגה
דיגמי לוקס בנויים ממוטות פלדה מגולוונת (גלוון חם נגד קורוזיה) בחתך של 14/14 מ"מ.
ניתן לקבל בכל צבע RAL לבחירתך!
הדמיות
דיגמי ווריו בנויים פרופילי פלדה מגולוונת (גלוון חם נגד קורוזיה)
ניתן לקבל בכל צבע RAL לבחירתך!
הדמיות
דיגמי לוקס בנויים ממוטות פלדה מגולוונת (גלוון חם נגד קורוזיה) בחתך של 14/14 מ"מ.
ניתן לקבל בכל צבע RAL לבחירתך!
הדמיות
דיגמי לוקס בנויים ממוטות פלדה מגולוונת (גלוון חם נגד קורוזיה) בחתך של 14/14 מ"מ.
ניתן לקבל בכל צבע RAL לבחירתך!
הדמיות
דיגמי לוקס בנויים ממוטות פלדה מגולוונת (גלוון חם נגד קורוזיה) בחתך של 14/14 מ"מ.
ניתן לקבל בכל צבע RAL לבחירתך!
הדמיות
דיגמי קלסיק בנויים מחלקי פרופיל במסגרת סגורה עשויה פלדה מגולוונת (גלוון חם נגד קורוזיה) ובמילוי פרופילים בדוגמאות שונות לבחירה.
ניתן לקבל בכל צבע RAL לבחירתך!
הדמיות
דיגמי מודרן בנויים מחלקי פרופיל במסגרת סגורה עשויה פלדה מגולוונת (גלוון חם נגד קורוזיה) ובמילוי מקטעי פח בדוגמאות שונות לבחירה.
ניתן לקבל בכל צבע RAL לבחירתך!
הדמיות
דיגמי הום אקסלוסיב בנויים משלדת פלדה מגולוונת (גלוון חם נגד קורוזיה) ובמילוי מקטעי יריעות.
ניתן לקבל בכל צבע RAL לבחירתך!
הדמיות

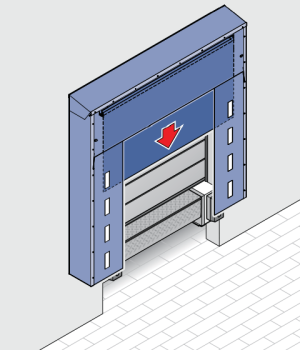

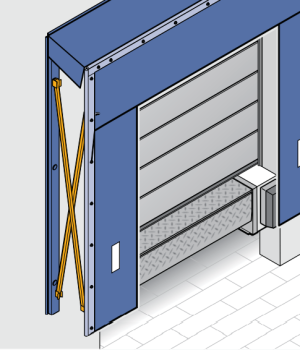

אוטם שער יריעות
אטם שער הוא הבחירה הנכונה כאשר מתבצעת פריקה והעמסה בתדירות גבוהה היות והיריעות וכלל מנגנון האוטם בנוי מחומרים איכותיים.
היריעות הצדדיות והעליות מורכבות מאריג נושא בעל שתי שכבות בעובי 3 מ"מ עשוי מסיב פוליאסטר בציפוי PVC דו צדדי.
היריעות עליונות וצדדיות באיכות גבוהה מורכבות עם מסגרת פלדה מגולוונת ובעזרת זרועות מתכוננות גמישות בכיוון האופקי ואנכי המנגנון לחיצה מייצר מבנה יציב גמיש וחזק.
חלקי היריעות והמסגרת מסופקים גם כאלמנטים בודדים בהברגה לכן גם החלפת חלקים בעתיד במקרה הצורך תהיה פשוטה וידידותית.
פירוט מבנה התריס ונתונים טכניים:
דגמי מחיצה
תחום הגדלים
רוחב × גובה, מקסימליים
זרועות מתכווננות יהיו גמישות בכיוון אופקי ואנכי עקב פרופיליי מסגרת מיוחדים.
מבנה מספרים יציב במיוחד הכולל קפיצים מקביליים ומותח את האוטם לאחר סיום הליך העמסה.
בלעדי וייחודי לHORMANN זרוע מתכווננת טלסקופית מפחיתה את סכנת הפגיעה בשפה העליונה של האוטם כתוצאה מעליה וירידת המשאית בזמן העמסה.
לרמפה העמסה קיימת עם עומק ניתן להתקין אוטם שער עם מנגנון אקורדיון נמתחות ידנית עד לפתח המשאית. .
ניתן להתקין יריעה מתפרקת לאיטום אופטי מלא בצדו התחתון של המשאית נתפס בין משטח העמסה של המשאית לרצפת העמסה של המבנה.
ניתן להתקין בנוסף יריעה נגללת להפעלה ידנית או חשמלית על מנת להשיג איטום עליון גם עבור כלי רכב קטנים. .

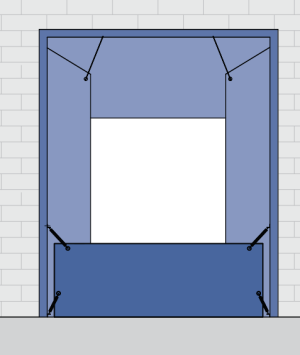

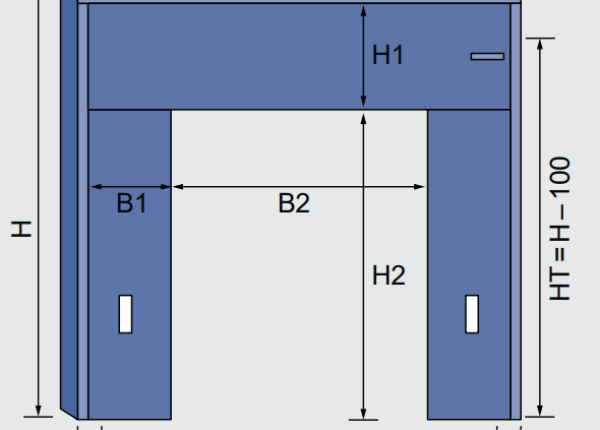

התייחסות נוספת לנתונים עבור אטם שער
1
טכנולוגית קפיץ משיכה
במצב אידיאלי מבנה אוטם השיער יהיה גבוה ב850 מ"מ ורוחב מבנה האוטם יהיה גדול מפתח המבנה ב1,000 מ"מ
2

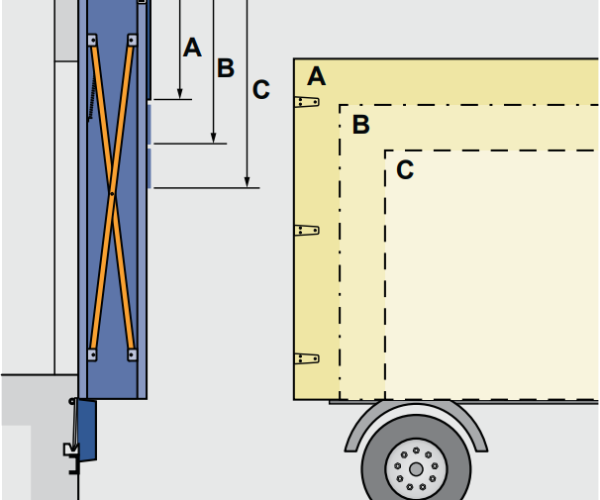

גובה היריעות
יריעה עליונה ארוכה דואגת לאיטום טוב גם למשאיות קטנות יותר.
חפיפה של 150 מ"מ היא חפיפה אידיאלית
3

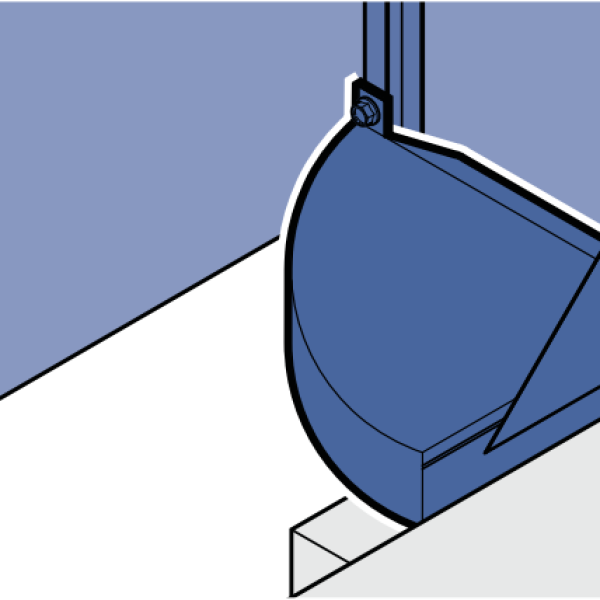

כריות איטום פינתיות
סגירה תחתונה של אתם השער בין חיבור הקיר ליריעה, יכולח להאטם אופציונלית באמצעות כריות איטום פינתיות.
יעוד המוצר
פירוט מבנה ונתונים טכניים:
ערך

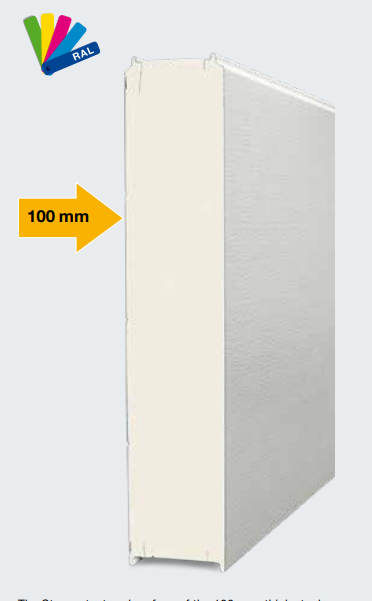

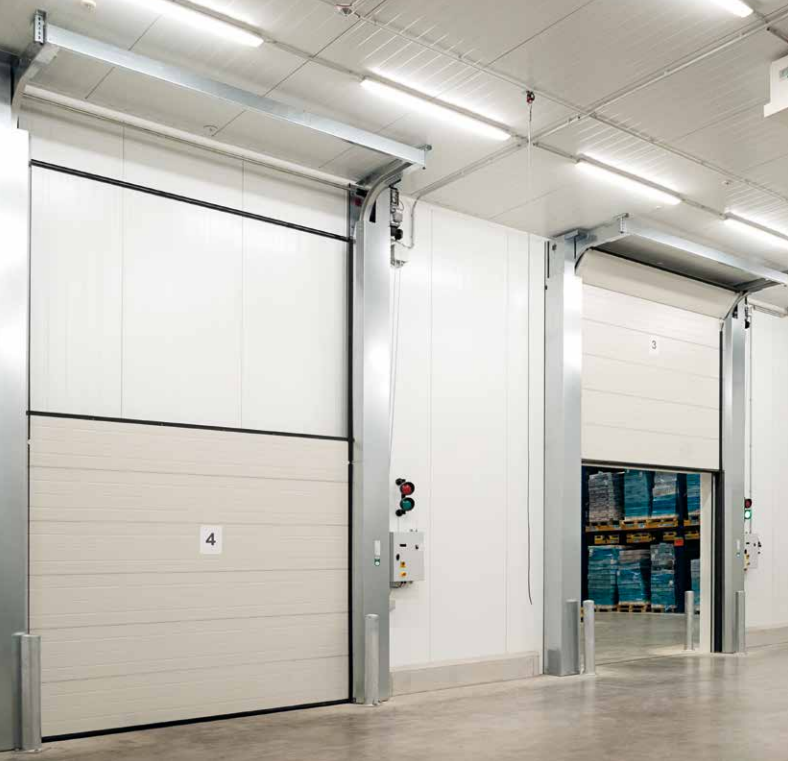

שערי פנלים כפולי דופן ממולים קצף PU.
אטם צדדי – מאפשר גישור אטימה בין המסילה הצידית לחיבורי הפנל.
אטם עליון כפול וגמיש לאטימות מקסימלית
אטם צד בעל 4 חדרים מונע גשרים טרמיים, בנוסף גומי אטימה מוצמד לפנל.
מנוע חשמלי מותקן ישירות על הציר- מונעה ויברציות.
בניה פתוחה של תפס הציר מאפשר שרות יעיל ומהיר יותר
מסילות מחוזקות ליצוב מקסימלי.
תושבות גלגלים עם שרוול גומי מאפשרים הפעלה שקטה יותר והפחתת רעידות.
מנגנון בטיחות יחודי למניעת נפילת הדלת באם נקרעים הכבלים המובילים
מסילות מוביל עבות דופן בצורה משופרת מייעלים את תנועת הגלגלים וייצוב התנועה של השער.

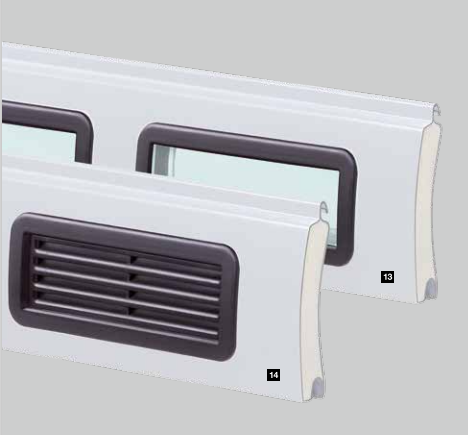

אפשרויות לפנלים שקופים
אפשרויות לפנלים מאווררים
אפשרויות לשילוב דלתות הולכי רגל
סטנדרט
כונן נמוך עם קפיצים ומנוע צד מאחור
כונן עם קפיצים מאחור ומנוע משיכה מרכזי
כונן עם קפיצים מאחור ומנוע שרשרת
קפיצים מלפנים עם מסילת נמוכות
מסילות מוביל גבוה
מסילות אנכיות ורטיקליות
מסילות בזווית משתנה
מסילות אנכיות וכונן נמוך
כונן נמוך עם קפיצים ומנוע מאחור
כונן עם קפיצים מאחור ומנוע ציר מרכזי
מסילות מוביל גבוה
מסילות מובילות בזווית משתנה
מסילה גבוה עם זווית משתנה
סטנדרט
כונן נמוך מאוד עם קפיצים מאחור ומנוע משיכה במרכז
קפיצים מלפנים עם מסילת נמוכות
מסילות אנכיות וכונן נמוך
| סוג (GfA ELEKTROMATEN) | טוטמן, אוטומטיק | Automatik S | |||
 |  | ||||
| מֶרכָּזִי | TS-981 | TS-970 | TS-959 | ||
| ספק כוח | 3x400V | ||||
| מתג גבול | אלקטרוני מרמת המפעיל | ||||
| צִיוּד | – לוח בקרה: למעלה (עם תחזוקת דחף), עצירה, למטה (ללא תחזוקת דחף) – מתג גבול אלקטרוני זמין מרמת המפעיל. – אין אפשרות הרחבה. | – לוח בקרה: למעלה (עם תחזוקת דחף), עצירה, למטה (עם תחזוקת דחף) | – לוח בקרה: למעלה (עם תמיכה בדחף), עצירה, למטה (עם תמיכה בדחף) | – לוח בקרה: למעלה (עם תחזוקת דחפים), עצירה, למטה (עם תחזוקת דחף) | |
| התקני בטיחות, בקרה ואיתות נוספים | לא ניתן | ||||
| בְּנִיָה | ציוד להפחתת מהירות נעילה עצמית עם התקן אחיזה משולב. בכוננים לשערים בשטח העולה על 32 מ"ר, קיים בלם אלקטרומגנטי נוסף. בית כונן עשוי יציקת לחץ. הגנה תרמית של הכונן | ||||
פגושי העמסה/ לוחיות מרווח מגומי או פלדה.
איטום גמיש ללא הגבלת תחום פתיחת השער
אטם שער מתוצרת הוא הבחירה הנכונה כאשר מתבצעת פריקה והעמסה בתדירות גבוהה היות והיריעות וכלל מנגנון האוטם בנוי מחומרים איכותיים.
בניית מסגרת הגג וחיפוי הצד עשויים לוחות פלדה בעובי 20 מ"מ מבודד תרמי פרופיליי פינה מאלומיניום במראה softline מעוגל.
רצועות היריעה עשויות מבד דו-שכבתי בעובי 3 מ"מ כולל סיבי פוליאסטר עם ציפוי UPVC דו צדדי מגן על הכריות המתנפחות בבית עמדה. הכריות עליונות וצד מתנפחות עשויות יריעה אלסטית ומולחם בצפיפות גבוהה עמיד בפני מזג אוויר לטווח ארוך. בצבע שחור גרפיט, RAL 9011.
מפוחים בעלי הספק גבוהה פועלים כל זמן תהליך העמסה או פריקה ומאפשרים איטום רציף. חורי אוורור דואגים להשוואת לחצים הדרושה ומאפשרים את ניקוז מי העיבוי. במצב של אי הפעלה הכריות המתנפחות כמעט בלתי נראות.
בעת העגינה, אין מגע עם המשאית וגם בעט עגינה לא מדויקת אין נזק ישיר ליריעה ולמבנה היריעה.
חשוב לדעת:
התאמת מידת הכרית מבטיח אטימה אופטימלית, אורך הכרית העליונה ורוחב הצד הכרית חייבת להספיק כדי להפעיל קצת לחץ על משאית עגינה (אפשרויות בגדלים מיוחדים).
פירוט מבנה התריס ונתונים טכניים:
אטם שער DS הבחירה האופטימלית.
דגמי מחיצה
דגם מסלול נסיעה לאזורים ללא משווה גובה, מגיעה עם יריעה עלית חשמלית.
אוטם אופטימלי עבור אזורי העמסה ופריקה.
DAS-3 בתוספת מערכת DABO מתאים גם בתי קירור.
הוא שילוב מעולה מכריות צדדיות קבועות וכריות עליות מתנפחות.
את אטמי השער המתנפחים ניתן להזמין גם עבור מזחי העמסה .
ניתן לספק אופציונלית כרית איטום פינתית מתנפחת עבור דגמים ברוחב 600 מ"מ
ניתן להתקין יריעה נגללת להפעלה חשמלית במקום הכרית העליונה על מנת להשיג איטום עליון גם עבור כלי רכב קטנים.
התייחסות נוספת לנתונים עבור אטם שער
1
טכנולוגית קפיץ משיכה
במצב אידיאלי מבנה אוטם השיער יהיה גבוה ב850 מ"מ ורוחב מבנה האוטם יהיה גדול מפתח המבנה ב1,000 מ"מ
2
גובה היריעות
יריעה עליונה ארוכה דואגת לאיטום טוב גם למשאיות קטנות יותר.
חפיפה של 150 מ"מ היא חפיפה אידיאלית
3
כריות איטום פינתיות
סגירה תחתונה של אתם השער בין חיבור הקיר ליריעה, יכולח להאטם אופציונלית באמצעות כריות איטום פינתיות.
יעוד המוצר
דלת קשיחה ומהירה
דלת מהירה ספירלית קשיחה
דגם HS 7030 PU
מבנה הדלת
משקופי הדלת בנויים כמארז מסגרת פלדה מגולוונת עבה, דופן 25 מ"מ ומכילה בתוכה את המסילות והקפיצים.
בחלק העליון של מבנה הדלת קיים מנגנון איסוף המסך הבנוי ממסילה ספירלית אשר ממשיך בצורה ישירה את המסילה האנכית.
המערכת מאוזנת באופן מוחלט ע"י קפיצי מתיחה לפעולה חלקה ושקטה.
בזכות הסעה ובלימה רכה המערכת מונעת שחיקה מיותרת ומגדילה את אורך חיים של השער.
מסך הדלת
פנלים כפולי דופן בעובי 42 מ"מ ובגובה של 225 מ"מ הממולאים בקצף PU נקי מ- CFCהמציעות בידוד חום גבוה בערך של עד 0.64𝑊/(𝑀2∗𝐾).
חיבור השלבים מתבצע ע"י צירי אוקלון לשחיקה מינימלית.
בעזרת מערכת מייסבים המותקנים בקצוות הפנלים המסך כולו נע במסילות מיוחדות במהירות מרבית ובמינימום שחיקה.
הפנלים עשויים פלדה מגולוונת וצבועים כסטנדרט בצבע 9006 RAL אופציה לפנלים עם זכוכית DEROTEC 26, מבטיח עמידות גבוה לשריטות יחד עם ערכי בידוד טובים.
פרטי איטום:
מערכת הנעה
מנוע תלת פאזי מתוצרת HORMANN גרמניה בעלת נצילות גבוהה המחוברת ע" תמסורת ישירה לציר הדלת.
בקרה:
בקר ממוחשב המציג כל תקלה ע"ג לוח תצוגה. בבקר זה ניתן לתכנת פרמטרים שונים הקשורים לתפקוד הדלת ולפי צרכי הלקוח.
בטיחות
סורג אורות פוטו אלקטרי כסטנדרט בכל דלת הסורג משולב במשקופי השער עד לגובה של 250 ס"מ מהרצה ומספק הגנה מקסימלית ומייתר אמצעים נוספים כגון פוטו אלקטרי וסף תחתון רגיש.25
שער חיצוני / פנימי
HS 7030 PU
רוחב מקסימלי: 6500 מ"מ
גובה מקסימלי: 6000 מ"מ
המחיצות יובלו בקונסולה ספירלית באופן בטיחותי וללא
מגע. השער מגיע למהירויות פתיחה של עד 5.2 מ'/שנ'
באמצעות בקרת הנעת התדירות המשתנה הסדרתית )FU )
ומנגנון השרשרת בעל האיזון הקפיצי. השער הספירלי
PU 7030 HS יכול להפתח גם כלפי חוץ.
רוחב מקסימלי: 5000 מ"מ
גובה מקסימלי: 5000 מ"מ
כאשר יחסי החלל צרים מומלץ על דגמי החיזוק
N המחיצות נעות דרך מנגנון שרשרת עם איזון
קפיצי במסילות אופקיות. כך יהיה צורך בגובה
סגירה מועט של 480 מ"מ.
רוחב מקסימלי: 5000 מ"מ
גובה מקסימלי: 6000 מ"מ
המחיצות מובלות במסילות אופקיות. היפוך הכיוון יכול
להתבצע באופן גמיש בהתאם לסיטואצית ההרכבה.
כך יכול השער להיות מורכב מאחרי או מעל לצינורות
אספקה ומסלולי מנופים. מנגנון החגורה בעל משקלות
הנגד הופך את השער לבעל שחיקה מועטה במיוחד
ותוחלת חיים ארוכה במיוחד.
רוחב מקסימלי: 6500 מ"מ
גובה מקסימלי: 6000 מ"מ
הרץ למרחקים ארוכים בעל השחיקה הנמוכה ביותר
המחיצות נעות במאונך לאורך קיר האולם. כך יהיו תנועות
השער שקטות ביותר וללא שחיקה. מנגנון החגורה בעל
משקלות הנגד דואג לתוחלת חיים ארוכה בשימוש מתמיד.
1
בטיחות ללא מגע
סורג האורות המשולב במשקוף מפקח על רמת הסגירה של גוף
השער עד לגובה של 2500 מ"מ. כך מתייתרת התקנת מתקנים
נוספים בשער (לדוגמה אבטחת שפת סגירה או סורג אורות).
תוכל להנות מהבטיחות המוגברת הזו ומאופן ההרכבה המיוחד
ומשער מהיר ידידותי למשתמש.
2
תוחלת חיים ארוכה וכלכליות
גבוהה בדגם הסדרתי
בקרת הנעת התדירות המשתנה הסדרתית מפחיתה את העומס
מכל מנגנון השער ומבטיחה תנועה שקטה, וכמעט ללא שחיקה
של השער. מהירות הפתיחה והסגירה הגבוהות משפרות את הליכי
ההפעלה ומפחיתות את אבדני החום. בנוסף לכך הם מורידות עומס
מכל מנגנון השער באמצעות הסעה ובלימה רכות יותר ותורמות
להגדלת תוחלת החיים של השער פי כמה.
3
מחיצות פלדה אחידות מוקצפות
המחיצות המגולוונות, כפולות הדפנות הממולאות בקצף מוקשה PU
מציעות בידוד חום גבוה. כך מתקבל ערך UD של *(K·m²/(W 95.1 .
השערים מסופקים באופן סדרתי באלומיניום לבן )9006 RAL .)
בצד החיצוני בולט הפרופיל הקוי העדין העשוי משטח Micrograin ,
בצד הפנימי המחיצות מוטבעות Stucco.
יעוד המוצר
מוצרים נוספים בסדרה
עבור פתחי שער של עד 5,000/5,000 מ"מ

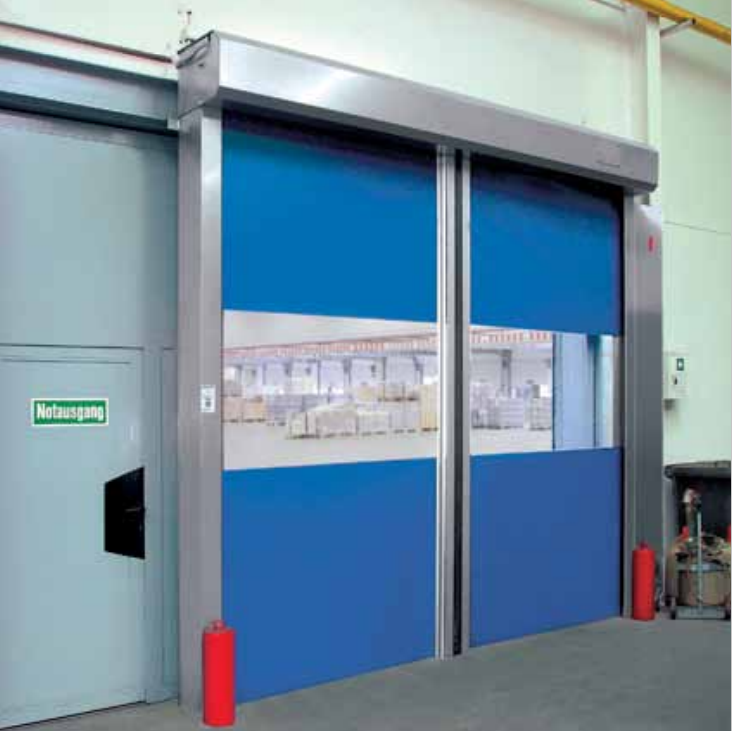

הדלתות הספירליות ידועות ומוכרות באמינותם בזכות המערכת הנעה החזקה שלה, בזכות הסעה ובלימה רכה המערכת עובדת במהירות מרבית ובמינימום שחיקה ומורידה את העומס מכלל מנגנון השער וכך מגדילה את אורך חיים של השער.
השערים המהירים והגמישים מיועדים לפעולה בטוחה, כלכלית ולאורך זמן ארוך במיוחד.
מבנה הדלת
משקופי הדלת בנויים מסגרת פלדה עבה, דופן 2.5 מ"מ ומכילה בתוכה את המסילות בצורה אנכית לכל גובה פתח המבוקש.
בחלק העליון נמצאות קונזולות המחזיקות את המנוע וציר האוסף את המסך.
מסך הדלת
מסך התריס עשוי PVC בעובי של עד 4 מ"מ בהתאם לדגם התריס ולצרכי הפתח.
המסך נע במסילות התריס באמצעות מייסבים בכיס המחיצה (ניתן גם ע"י פרופילים אלומיניום).
גלגלים צדדיים כפולים דואגים לתנועה שקטה של השער ומאפשרים אחיזה בטוחה.
עמיד בפני רוחות עד 120 קמ"ש (Class 2 / 4).
בטיחות
כסטנדרט בכל דלת סורג אורות פוטו אלקטרי, הסורג משולב במשקופי השער עד לגובה של 250 ס"מ מהרצה ומספק הגנה מקסימלית ומייתר אמצעים נוספים כגון פוטו אלקטרי וסף תחתון רגיש.
ערך
נתונים
אפשרויות לצבע מסך
יעוד המוצר
הפעלה קלה עבור פתחי שער של עד 10,000/6250 מ"מ
הדלתות הנגללות ידועות ומוכרות באמינותם בזכות המערכת הנעה החזקה שלה, בזכות הסעה ובלימה רכה המערכת עובדת במהירות מרבית ובמינימום שחיקה, מורידה את העומס מכלל מנגנון השער וכך מגדילה את אורך חיים של השער.
השערים המהירים והגמישים מיועדים לפעולה בטוחה, כלכלית ולאורך זמן ארוך במיוחד.
מבנה הדלת
משקופי הדלת בנויים מסגרת פלדה עבה, דופן 2.5 מ"מ ומכילה בתוכה את המסילות בצורה אנכית לכל גובה פתח המבוקש.
בחלק העליון נמצאות קונזולות המחזיקות את המנוע וציר האוסף את המסך.
מסך הדלת
מסך התריס עשוי PVC בעובי של עד 4 מ"מ בהתאם לדגם התריס ולצרכי הפתח.
המסך נע במסילות התריס באמצעות מגן רוח מקפיץ פלדה בכיס המחיצה (ניתן גם ע"י פרופיליי אלומיניום).
גלגלים צדדיים כפולים דואגים לתנועה שקטה של השער ומאפשרים אחיזה בטוחה.
מגן הרוח מקפיץ פלדה מסוגל לעמוד גם בפני עומסי רוח של עד 100 קמ"ש.
טכנולוגיית השער החדשנית SoftEdge מונעת נזקים וזמני השבתה של מערכת השער הנגרמים בגללם.
אין צורך כלל בתיקונים מסובכים בדומה לאלה הקיימים בפרופילי קרקע מאלומניום, SoftEdge מבטיחה הליכי עבודה וייצור ללא תקלות.
מתג FunkCrash מצוי בפרופיל הסגירה SoftEdge .במידה ופרופיל הקרקע יילחץ החוצה בזמן תאונה, ישלח מתג FunkCrash אות לבקרה: עצור מיד את השער וכך ימולאו דרישות התקן 1-13241 EN DIN.
בטיחות
כסטנדרט בכל דלת סורג אורות פוטו אלקטרי, הסורג משולב במשקופי השער עד לגובה של 250 ס"מ מהרצה ומספק הגנה מקסימלית ומייתר אמצעים נוספים כגון פוטו אלקטרי וסף תחתון רגיש.
ערך
נתונים
דגמי תריסי גלילה PVC
רוחב מקסימלי 5000 מ"מ
גובה מקסימלי 5000 מ"מ
לכלכליות גבוהה
השער המהיר במחיר הכדאי לאיזורים
הפנימיים, המצוייד בפרופיל רצפה SoftEdge
ובבקרת FU סדרתית לפעולה בטוחה השומרת
על השער משחיקה.
דגם השער SEL 5015 V זוכה ליציבות
המחיצה שלו באמצעות פרופילי אלומיניום
חזקים ובסגירה התחתית באמצעות פרופיל
הרצפה SoftEdge בעל יציבות אופקית.
פרופילי אלומיניום
ייצוב המחיצה בעל המחיר הכדאי מאפשר
החלפה מהירה ופשוטה של יחידות המחיצה
כאשר קיים צורך בתיקונם.
רוחב מקסימלי 5000 מ"מ
גובה מקסימלי 5000 מ"מ
מהיר וללא רעשים
באולמות בהם סף הרעשים נמוך אמור השער
לגרום לפחות רעש ולפעול במהירות ובאמינות
גם כאשר קיימת רוח חזקה.
לכן מצוייד דגם השער SEL 5030 V באבטחת
רוח מקפיצי פלדה המעניקה לשער את יציבות
המחיצה הדרושה.
המהירות של עד 3 מ'/שנ' מושגת באמצעות
הבקרה האופציונלית E FU 500 AS תוצרת
Hörmann.
מגיני רוח מקפיץ פלדה
המצוי בכיס המחיצה והמצוייד בגלגלים צדדיים
כפולים דואג לתנועה שקטה של השער
ומאפשר עומסי רוח גדולים.
ניתן להזמין אופציונלית את דגם
SEL 5030 V מצוייד בפרופיל רצפה
מאלומיניום עבור דרגת הרוח 1
)12424 EN DIN.
רוחב מקסימלי 5000 מ"מ
גובה מקסימלי 6000 מ"מ
מיועד לדרכי הובלה בתדירות גבוהה,
עם הגנת הסעה
השערים החיצוניים נפגעים לעיתים קרובות
יותר מהשערים הפנימיים לדוגמא ע"י מלגזות.
במקרה כזה משתלמת הגנת ההסעה היות
והיא מפחיתה משמעותית את זמני ההשבתה
ואת עלויות התיקון.
המהירות הגבוהה בזמן פתיחת וסגירת השער
חוסכת בנוסף לכך הוצאות אנרגיה.
מגן רוח מקפיץ פלדה בכיס המחיצה
הגלגלים הצדדיים כפולים דואגים לתנועה
שקטה של השער ומאפשרים אחיזה בטוחה.
מגן הרוח מקפיץ פלדה מסוגל לעמוד גם בפני
עומסי רוח של עד 100 קמ"ש.
ניתן להזמין אופציונלית את דגם SEL 6030 V
גם מצוייד בפרופיל רצפה מאלומיניום
רוחב מקסימלי 6000 מ"מ
גובה מקסימלי 7000 מ"מ
שקיפות מלאה לחדירת יותר אור
השער המהיר השקוף לגמרי מדגם 6020 V
TRL מיועד לחדירת יותר אור בהפעלה כשער
חיצוני, אך גם לשקיפות טובה יותר בהפעלה
בתחומים הפנימיים. המחיצה השקופה בעובי
4 מ"מ מאפשרת את חדירת האור לחללים
ודואגת ומקומות עבודה מוארים ונעימים.
בהפעלה כשער סגירה חיצוני מומלץ על
השימוש בדגם כבד, שקוף באופן חלקי.
התכוננות לבאות
דרכי ההסעה יהיו בטוחות יותר באמצעות קשר
העין הלא מופרע. המחיצות השקופות לגמרי
ניתנות להזמנה בגודל שער של עד 25 מ"ר;
החל ב-25 מ"ר מחיצות אריג בלבד, לבחירה
כולל חלון.
מגן רוח
מגיני הרוח הקפיציים מפלדה דואגים ליציבות
המחיצה הדרושה יחד עם מנגנון המתיחה
והמשיכה הסדרתי
רוחב מקסימלי 4000 מ"מ
גובה מקסימלי 4500 מ"מ
עבור מוצרי קירור והקפאה עם מחיצת Iso
לערכי בידוד טובים
השער החסכוני באנרגיה לתחום הפנימי
בלוגיסטיקת קירור וטריות.
מושג קבוע חדירות לחום
של (m²K/(W 2.1 = UT.
יתרונות מובהקים שקיימים בשערים המהירים והגמישים מתוצרת Hörmann
1
סורק פוטו כסטנדרט בכל דגמי התריסים
2
פרופיל הקרקע-SoftEdge מאפשר
פעולה ללא הפסקה לאחר התנגשות
טכנולוגיית השער החדשנית SoftEdge מונעת נזקים וזמני השבתה
של מערכת השער הנגרמים בגללם. אין צורך כלל בתיקונים מסובכים,
בדומה לאלה הקיימים בפרופילי קרקע. SoftEdge מבטיחה הליכי
עבודה וייצור ללא תקלות.
3
מתג FunkCrash
מתג FunkCrash מצוי חבוי בפרופיל הסגירה SoftEdge .במידה
ופרופיל הקרקע יילחץ החוצה בזמן תאונה ממסילת ההובלה, ישלח מתג
FunkCrash אות לבקרה: עצור מיד את השער. כך ימולאו דרישות
התקן 1-13241 EN DIN.
אמצעי הפעלה
אטימה
יעוד המוצר
שער מהיר לפתיחה אופקית H 3530
כנף השער נפתחת במהירות הצידה ומאפשר פתיחת הגובה במהירות מירבית ובכך פותחת במהירות אפשרות מעבר מלאה, באופן כזה מובטחת זרימת תנועה מהירה ומוגברת במיוחד כאשר קיימת תנועה רבה של אנשים.
בקרת הנעה בתדירות משתנה שומרת באמצעות התנועות והעצירות רכות על שלמות השער גם במהירויות פתיחה גבוהות של 3 מ'/שנ'.
במקרה של תקלה ניתן לפתוח את השער במהירות ע"י משיכה ביד או במקרה של הפסקת חשמל באופן אוטומטי באמצעות בלם חשמלי(אופציונלי)
כל טכנולוגיית ההנעה מאורגנת תמיד מימין ומותקנת באופן החוסך במקום וב-3 מכסים
צדדיים, הזקוקים למרווח סגירה מועט בלבד.
פירוט מבנה התריס ונתונים טכניים:
ערך
נתונים
יתרונות נוספים:
עבור פתחי שער של עד 3000 × 2500 מ"מ – ועד הפרש לחצים של 50 Pa
מחיצה מיוחדת המיועדת להבדלי לחצים בחדרים סטריליים עשויים לשרור הבדלי לחץ של עד 50 Pa עקב ניקוי האויר.
המחיצה השקופה לגמרי של שער חדר נקי זה מונח באופן מהודק במסילות המיוחדות.
היא מפחיתה למינימום את אובדן הלחץ וכך מתאפשרת התקנה אופטימלית של מערכת האוורור.
ציפוי פלדה בגל ובמנוע וקפיץ ייצוב מפלדה הינם מאפיינים נוספים הקיימים בשער זה.
משקופי הדלת בנויים מסגרת פלדה עבה, דופן 2.5 מ"מ ומכילה בתוכה את המסילות בצורה אנכית לכל גובה פתח המבוקש. בחלק העליון נמצאות קונזולות המחזיקות את המנוע וציר האוסף את המסך.
מסך הדלת
מסך התריס עשוי PVC בעובי של עד 4 מ"מ בהתאם לדגם התריס ולצרכי הפתח.
המסך נע במסילות התריס באמצעות מגן רוח מקפיץ פלדה בכיס המחיצה (ניתן גם ע"י פרופיליי אלומיניום).
גלגלים צדדיים כפולים דואגים לתנועה שקטה של השער ומאפשרים אחיזה בטוחה.
מגן הרוח מקפיץ פלדה מסוגל לעמוד גם בפני עומסי רוח של עד 100 קמ"ש.
בטיחות
כסטנדרט בכל דלת סורג אורות פוטו אלקטרי, הסורג משולב במשקופי השער עד לגובה של 250 ס"מ מהרצה ומספק הגנה מקסימלית ומייתר אמצעים נוספים כגון פוטו אלקטרי וסף תחתון רגיש.
פירוט מבנה התריס ונתונים טכניים:
אלמנט
ערך נתונים
יעוד המוצר
מבנה מסגרת: מארז מיוחד מפלדה מגולוונת המשמש לאחסון מערכת המתיחה, הקפיצים וכן המסילות. מארז זה מכיל גם את המסילה, מרופדת ב-UHMW ,ומאפשרת עבודה חלקה ושקטה ללא שחיקה. המסגרת, המסילות, המנוע והבקרה כוללות חימום למניעת הצטברות קרח.
מבנה מסך: גוף השער עשוי מיחידות פנלים פלדה מגולוונות צבועות, בעלות דופן כפולה בגובה 220 מ"מ. עובי הבידוד הנו 100 מ"מ ממולא קצף PU ,נקי CFC בהתאם לתקניםDIN 18164 ו-DIN 4102.
בטיחות:מערכת הגנה הכוללת חיישני הגנה אופטיים SKS (מסרק פוטו) הפרוסים לכל גובה הדלת, למניעת סגירת הדלת על אדם או עצם. ערך הבידוד התרמי U=0.57W עומדת בטמפרטורה של הקפאה עמוקה 28 -מעלות.
דלת זו מותאמת לתקן האירופאי החדש 1 – 13241 המתייחס לבטיחות הפעלה של מערכות שער- המונעות ידנית או באמצעות מנוע.
אנו עומדים בדרישות של מאפייני הביצוע בנוגע לבידוד תרמי ואקוסטי, לאטימות ולעומסי רוח.
דלת זו מתאפיינת במראה חיצוני נקי ונאה, ומתאימה לשימוש פנימי וחיצוני. היא בעלת מבנה
מיוחד המונע מגע בין הפנלים בעת הפעלת הדלת, וכך מבטיח פעילות שקטה.
ה-Iso Speed Cold 100 עם פנלים בעובי 100 מ"מ עם חימום תרמית מציעה בידוד מעולה עם ערך UD = 0.57 W / (m² · K) *.
דלתות עם עליה ורטיקלית- V או עם הרמה אנכית-H מתאימות באופן מושלם לאזורי קירור ובתי קירור.
החלקים מגיעים בטקסטורת טיח בפנים ובחוץ, בצבע לבן על בסיס RAL 9002, אופציונלי גם ב-200 צבעים על בסיס RAL.
פירוט מבנה התריס ונתונים טכניים:
אלמנט
ערך נתונים
דלת מהירה דגם :100 COLD SPEED ISO
אפשרויות
1

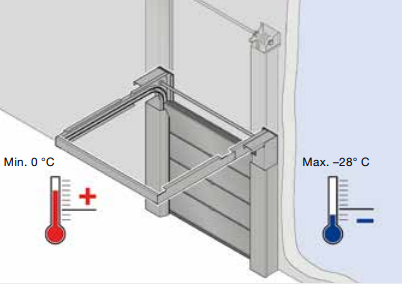

הפרשי טמפרטורות בין 0 מעלות ל- 28- מעלות
2

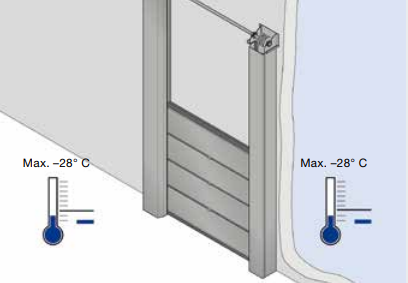

ניתן גם להתקין בין מעברים בחדר הקפאה
3
חתך מסמבנה מסילה ומשקוף
אמצעי הפעלה
הפעלה קלה עבור פתחי שער של עד 6000 × 9,000 מ"מ
מחיצת קפלים עם מערכת חגורות, אידיאלי לסגירה החיצונית.
המחיצה נפתחת באמצעות מערכת חגורות עם פרופילי אבטחת הרוח ומתקפלת באיזור הסגירה.
המסגרת החזקה עם גמישות חדשנית
לחגורות מנחות מונעות נזק וכתוצאה מכך מאפשר תיקון מידי של פעולת הווילון באם יצא מהמסילה חוסך זמני השבתה של מערכת הדלת. ובנוסף מונעה שחיקה. הפרופילים העשויים אלומיניום משובח מאורגנים על כל גובה השער במרווחים בני 60 מ"מ. במחיצה מובנה סדרתית לאורך כל רוחב השער שדה ראיה בגובה 600 מ"מ.
לפי הזמנה ניתן לספק חלקים שקופים נוספים.
ה-Stacking L 9015 V תוכנן במיוחד עבור פתחי שער גבוהים באולמות בעלי סגירה מועטה, היות והשער ניתן להרכבה גם בחלקו החיצוני של האולם. טכנולוגיית ההנעה מוגנת היטב במשקופים ובציפוי הגלי. הבקרה יכולה להיות מופעלת אופציונלית באופן קל ונוח
מהקרקע באמצעות בקרים המובנים במשקוף.
שער
V 10008
ייחודיות
1
סורג אור בטיחותי סטנדרטי
סורג אור בטיחות משולב בצד
המסילות במסכי F 6010 / F 6010 Iso.
עומד בדרישות DIN EN 13241-1
2
מיגון מנפילה כסטנדרט
הדלת המתקפלת במהירות גבוהה נפתחת ונסגרת באמצעות 2 חגורות משיכה.
בנוסף, 2 חגורות בטיחות נוספות מאבטחות את הוילון מלהתרסק.
3
מסגרות מחוממות לשימוש באזורי קירור
אמצעי הפעלה
הפעלה קלה עבור פתחי שער של עד 6250 × 10,000 מ"מ
עבור פתחים בגדלים גדולים מאוד רצועת מתיחה כפולה ומסילות מובילות רחבות במיוחד דואגות לתנועה בטוחה של השער למרות משקלה הגדול של המחיצה.
בקרת ה-FU הסדרתית ושפות הסגירה הכפולות בפרופיל הרצפה מאפשרות את השמירה על כוחות הסגירה ומעניקות לשער את הבטיחות הדרושה.
מגן רוח מקפיץ פלדה בכיס המחיצה הגלגלים הצדדיים הכפולים דואגים לתנועה שקטה של השער ומאפשרים עומסי רוח גדולים יותר.
מספר מגיני הרוח ייקבע בהתאם לגודל השער, לדרישות עומס הרוח ולאופן הבנייה.
מבנה הדלת
משקופי הדלת בנויים מסגרת פלדה עבה, דופן 2.5 מ"מ ומכילה בתוכה את המסילות בצורה אנכית לכל גובה פתח המבוקש.
בחלק העליון נמצאות קונזולות המחזיקות את המנוע וציר האוסף את המסך.
מסך הדלת
מסך התריס עשוי PVC בעובי של עד 4 מ"מ בהתאם לדגם התריס ולצרכי הפתח. המסך נע במסילות התריס באמצעות מגן רוח מקפיץ פלדה בכיס המחיצה (ניתן גם ע"י פרופיליי אלומיניום).
גלגלים צדדיים כפולים דואגים לתנועה שקטה של השער ומאפשרים אחיזה בטוחה.
מגן הרוח מקפיץ פלדה מסוגל לעמוד גם בפני עומסי רוח של עד 100 קמ"ש. טכנולוגיית השער החדשנית SoftEdge מונעת נזקים וזמני השבתה של מערכת השער הנגרמים בגללם. אין צורך כלל בתיקונים מסובכים בדומה לאלה הקיימים בפרופילי קרקע מאלומניום, SoftEdge מבטיחה הליכי עבודה וייצור ללא תקלות.
מתג FunkCrash מצוי בפרופיל הסגירה SoftEdge.
במידה ופרופיל הקרקע יילחץ החוצה בזמן תאונה, ישלח מתג FunkCrash אות לבקרה: עצור מיד את השער וכך ימולאו דרישות התקן 1-13241 EN DIN.
בטיחות כסטנדרט בכל דלת
סורג אורות פוטו אלקטרי, הסורג משולב במשקופי השער עד לגובה של 250 ס"מ מהרצה ומספק הגנה מקסימלית ומייתר אמצעים נוספים כגון פוטו אלקטרי וסף תחתון רגיש.
פירוט מבנה התריס ונתונים טכניים:
שער
V 10008
מנועים יעודיים לדגם זה עבור פתחי שער של עד 6000 × 4500 מ"מ
טכנולוגיית קפיץ משיכה ייחודי לדלת SB
קומפקטי ושקט במיוחד המותאם למשקל המסך עם אפשרות לנטרול חרום ידני או ע"י שרשרת.
פירוט מבנה התריס ונתונים טכניים:
ערך
נתונים
מנוע זול להנעה עם לחיצה קבוע
מנוע לפתיחה וסגירה אוטומטיות
מנועה קומפקטי חסכוני במקום
דגמי מחיצה
תחום הגדלים גובה × רוחב, מקסימליים
4500 × 5000 מ"מ
Decotherm S , פלדה
4500 × 5000 מ"מ
4500 × 5000 מ"מ
4500 × 5000 מ"מ
4000 × 4000 מ"מ
4500 × 6000 מ"מ
8000 × 6000 מ"מ
אלמנטים ייחודיים לדגם SB
1
טכנולוגית קפיץ משיכה
2
משיכה עם שרשרת ידנית
3
הרכבה מהירה
אמצעי הפעלה
אטימה
נעילה ואבטחה

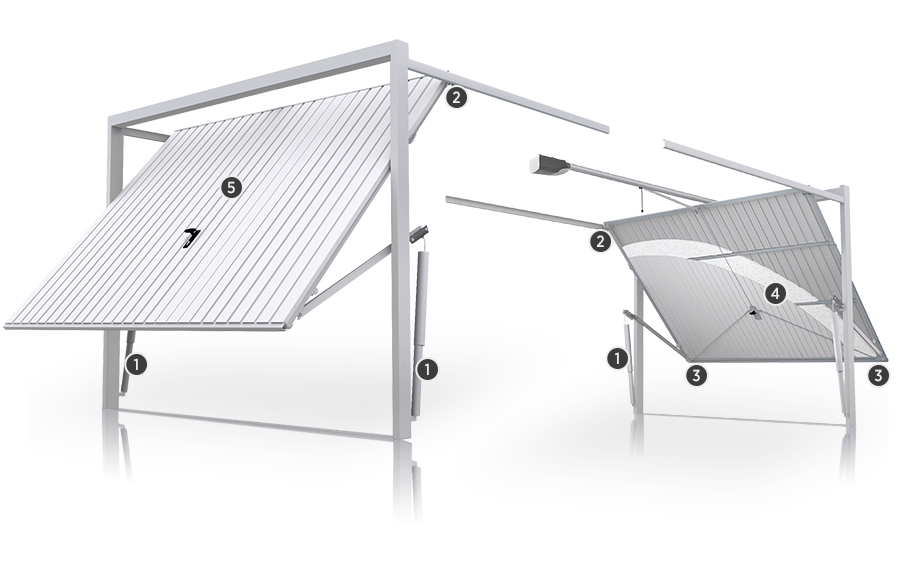

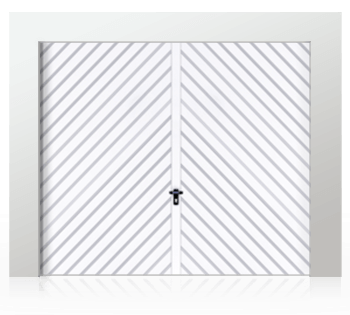

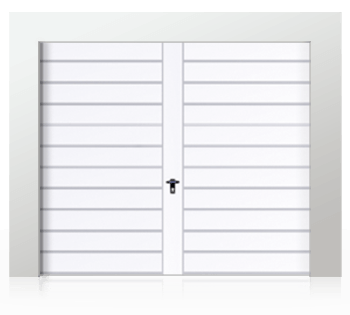

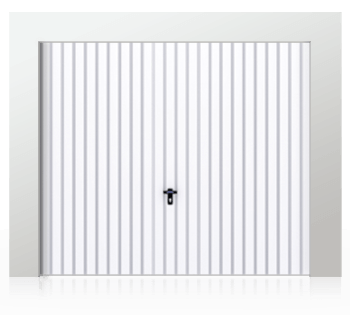

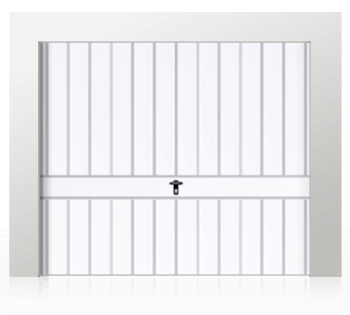

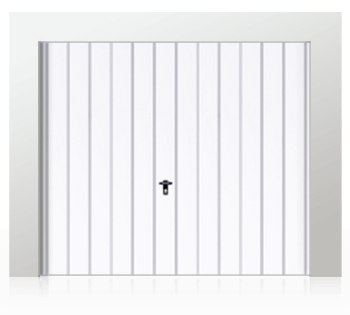

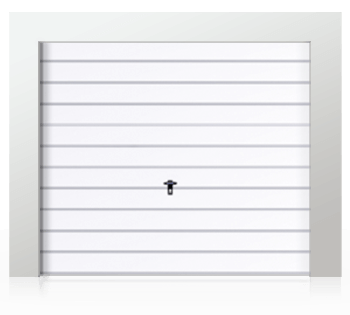

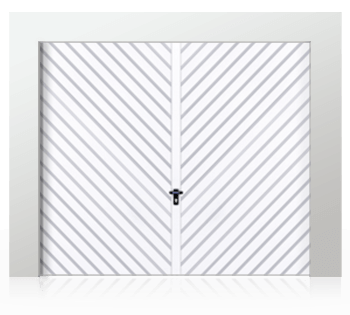

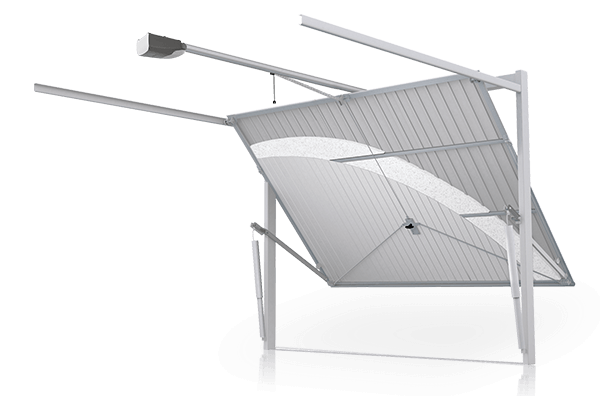

דלת מתרוממת הן הפתרון הפופולרי ביותר בשוק. היא כוללת מבנה פשוט ועיצוב מוכח כדי להבטיח פעולה אמינה של הדלת.

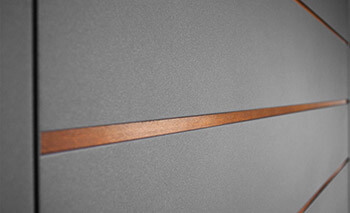

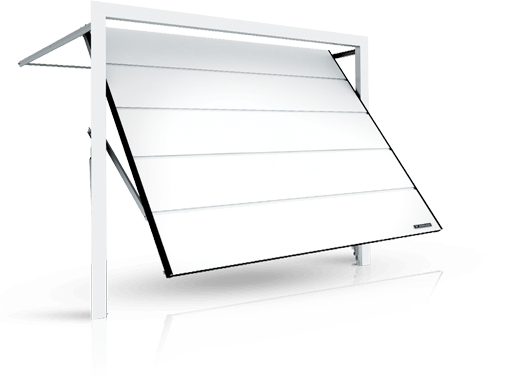

כעת לדלת המוסך CONNECT יכולים להיות מוטיבים קישוטיים חדשים קבועים בין לוחות העלים. המוטיבים זמינים בצבעי אפקט עץ (אלון זהוב וחום אגוז), בנירוסטה ובכל צבע RAL. התוצאה עשויה להפתיע אותך. פרט קטן לכאורה זה משנה באופן בלתי צפוי את עלה דלת המוסך באלמנט מרשים של החזית.
ניתן ליישם את אותם מוטיבים בדלתות CONNECT H, וכך ליצור דואט נהדר ומקורי של דלת מוסך ודלת צד.

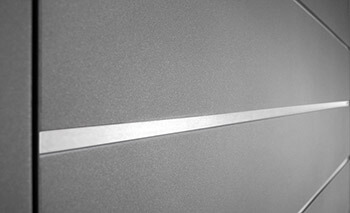

נירוסטה

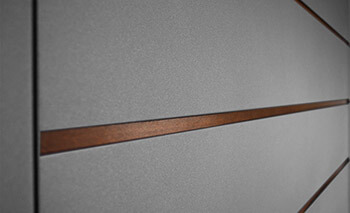

אגוז
אלון זהב
דלת מצוידת בית פיר מתפתל חלקי
דלת מצוידת בית פיר מתפתל חלקי
דלת BR-77
דלת BR-77
דלת מצוידת בית פיר מתפתל חלקי
GATE BR-100 (דוגמה לזיגוג)
GATE BR-100 (דוגמה לזיגוג)
דלת BR-77
תריס גלילה המתגלגל על ציר לתוך פיר החבוי באריזה.
כתחליף לדלת פנלים תריס גלילה מאפשר לחסוך מקום מתחת לתקרה.
מסך התריס בנוי משלבים עשויים אלומיניום כפול, עובי דפנות הינם 2X0.4 מ"מ ובמרווח מקסימלי של 25 מ"מ במילוי פוליאוריטן מוקצף בצפיפות גבוה הקצף PU g=42 ק"ג/מ"ק. פוליאוריטן מקנה לפנל חוזק, גמישות, בידוד טרמי ובידוד אקוסטי. אקולונים מבטיחים מרווח מתאים בין הפרופילים בעת פיתול וילון הדלת כדי לאפשר פעולה שקטה של הדלת וכדי להאריך את חיי הלוחות.
וילון הדלת מצויד בפרופיל תחתון מחוזק מאלומיניום המבטיח קשיחות רבה יותר.
אקולונים מבטיחים מרווח מתאים בין הפרופילים בעת פיתול וילון הדלת כדי לאפשר פעולה שקטה של הדלת וכדי להאריך את חיי הלוחות.
ציר ראשי: גליל פלדה הנושא את משקל מסך התריס הנגלל עליו, מנוע טובולרי או לחילופין מנוע צד ומיסב האבטחה. דופן הגליל מותאם למשקל המסך.
קונזולות, תושבות הציר המוצמדות לפתח ההתקנה ומושחלות בקצה המסילה כיחידה אחת, הקונזולות נושאות את משקל הציר הראשי ואת מנוע התריס.
מסילות, פרופילים אלומיניום עבי דופן וחזקים במיוחד עמידים בפני קורוזיה וחלודה.
פרופיל האלומיניום בצורה ייחודית בתוספת מובילי החלקה ומברשות ניקוי מורידים את חיכוך השלבים בתנועה אנכית ומבטיחים פעולה שקטה וחלקה בזמן תנועה התריס ומאריכות את חיי המסך.
מנוע: מפעיל צינורי עם מתגי גבול משולבים, יושב בתוך הציר עם אפשרות לנטרול ופתיחה בחרום.
איטום: הדלת אטומה לאורך כל ההיקף (מסילות מצוידות באטם מברשת כפול, הפרופיל התחתון מצויד באטם EPDM, אטם מברשת).
נטרול: ניתן לפתוח ולסגור את מסך התריס בעט חרום או הפסקת חשמל ע"י ידית מנואלה וללא צורך בקפיצים. (ניתן להגדיר פתיחת דלת חירום מבחוץ במקרה שלמוסך אין כניסה נוספת.)
בטיחות: כסטנדרט! צורה מיוחדת של הפאנל המונעת ריסוק אצבעות. בלם בטיחות המונע נפילה לא מכוונת של וילון הדלת
אופציונלי- סף תחתון רגיש, בטיחות השימוש מובטחת אם וילון מתנגש במכשול או גורם מפריע. חיישן פוטו אלקטרי בקו הדלת למניעת סגירת התריס בזמן הפרעה בקו התריס (עצירה והיפוך מהלך בזמן חרום)
אלמנט
מסך / שלבים
דלת גלילה BR-100 E
דלת המצוידת במארז פיר מתפתל.
דלת גלילה BR-77 E
דלת המצוידת בבית פיר מתפתל.
דלת רולר BR-77 s
דלת המצוידת במעטפת (קופסה) לפיר מתפתל,
הניתנת על היקף הפיר.
דלת מצוידת בית פיר מתפתל חלקי
GATE BR-100 (דוגמה לזיגוג)
דלת BR-77
עבור פתחי שער של עד 7200 × 8000 מ"מ
מסך התריס בנוי מפנלים עשויים אלומיניום כפול, עובי דפנות הינם 2X0.4 מ"מ ובמרווח מקסימלי של 25 מ"מ מילוי בצפיפות גבוההקצף PU g=42 ק"ג/מ"ק, פוליאוריטן מקנה לפנל חוזק, גמישות, בידוד טרמי ובידוד אקוסטי.
השלבים מעורגלים בקצותיהם ומושחלים אחד בשני ליצירת מסך שלם.
ציר ראשי, גליל פלדה הנושא את מסך התריס, דופן הגליל מותאם למשקל המסך. בקצוות הגליל מרותכים צירי פלדה מלאה המותאמים למנוע בצד אחד ומייסב אבטחה נגד נפילה מצד שני.
קונזולות, תושבות הציר המוצמדות לפתח ההתקנה ונושאות את המומנט ומשקל הציר הראשי, מנוע התריס ומייסב האבטחה.
מסילות, פרופיליי אלומיניום עבי דופן וחזקים במיוחד עמידים בפני קורוזיה וחלודה. פרופיל האלומיניום בצורה ייחודית בתוספת מובילי החלקה המונעים חיכוך מיותר ומאפשרות להכיל ווי סערה לעמידות בפני רוחות.
מנוע בחיבור ישיר לציר בהספק גבוה מסדרת GfA SI / 3×400 V עבור שערי גלילה גדולים וכבדים עם אפשרות לנטרול ופתיחה בחרום.
המנוע מצויד במייסב אבטחה מובנה למניעת נפילה במקרה של תקלה.
(עד 100 פתיחות ביום)
איטום הדלת, אטומה לאורך כל ההיקף (מסילות מצוידות באטם מברשת כפול,
הפרופיל התחתון מצויד באטם EPDM סלולרי, אטם מברשת במשקוף).
אלמנט
מסך / שלבים
מסילות אלומיניום מחוזקות המותאמים לעבודה עם ווי סערה
ידיות מחזקות את מסילות הדלת
ווי סערה מותאמות לפרופיל לעמידות מרבית ברוחות
BR-100 GATE עם פרופיל מאוורר
GATE BR-100 (דוגמה לזיגוג)
GATE BR-100
עבור פתחי שער של עד 9000 × 12,000 מ"מ
מסך התריס בנוי מפנלים עשויים פח מגולוון כפול, עובי דפנות הפח הינם 2X0.4 מ"מ ובמרווח מקסימלי של 30 מ"מ המכיל בתוכו פוליאוריטן מוקצף PU, פוליאוריטן מקנה לפנל חוזק, גמישות, בידוד טרמי ובידוד אקוסטי. השלבים מעורגלים בקצותיהם ומושחלים אחד בשני ליצירת מסך שלם.
ציר ראשי, גליל פלדה הנושא את מסך התריס, דופן הגליל מותאם למשקל המסך. בקצוות הגליל מרותכים צירי פלדה מלאה המותאמים למנוע בצד אחד ומייסב אבטחה נגד נפילה מצד שני.
קונזולות, תושבות הציר המוצמדות לפתח ההתקנה ונושאות את המומנט ומשקל הציר הראשי, מנוע התריס ומייסב האבטחה.
מסילות, פרופיליי אלומיניום עבי דופן וחזקים במיוחד עמידים בפני קורוזיה וחלודה. פרופיל האלומיניום בצורה ייחודית בתוספת מובילי החלקה המונעים חיכוך מיותר ומאפשרות להכיל ווי סערה לעמידות בפני רוחות.
מנוע בחיבור ישיר לציר בהספק גבוה עבור שערי גלילה גדולים וכבדים עם אפשרות לנטרול ופתיחה בחרום. המנוע מצויד במייסב אבטחה מובנה למניעת נפילה במקרה של תקלה. (עד 100 פתיחות ביום)
אלמנט
סורג
מסך פנלים
דגמי מחיצה
תחום הגדלים גובה × רוחב, מקסימליים
5000 × 4500 מ"מ
Decotherm S , פלדה
9000 × 10000 מ"מ
9000 × 11000 מ"מ
8000 × 12000 מ"מ
HR 120 S , פלדה
8000 × 9000 מ"מ
12000 × 8000 מ"מ
8000 × 12000 מ"מ
HG-S , פלדה
8750 × 8000 מ"מ
8000 × 12000 מ"מ
HG-S , פלדה
8750 × 8000 מ"מ
מבחר צבעים לבחירה
אלמנטים ייחודיים למוצר
1
מסילות אלומיניום חזקות במיוחד
פרופיליי אלומיניום עבי דופן וחזקים במיוחד עמידים בפני קורוזיה וחלודה.
פרופיל האלומיניום בצורה ייחודית בתוספת מובילי החלקה המונעים חיכוך מיותר ומאפשרות להכיל ווי סערה לעמידות בפני רוחות
2
מהירות פתיחה של עד 1.1 מ'/שניה
מחזורי שער של עד 30 לשעה או 300 ליום!
•מנוע FU בהספק גבוה עם Start-Soft ו-Stop-Soft לתנועת שער שקטה ומהירה.
•מבנה שער עבור מקסימום 200000 מחזורי שער
•איזור שער מאובטח גם שמהירויות סגירה גבוהות
באמצעות חיישן אורות במסילות ההובלה
•הקטנה למינימום של רעשי תנועה ושחיקה באמצעות רפידות L על הצד הפנימי של המחיצה
•רוחב מקסימלי של 5000 מ"מ, גובה מקסימלי
של 9000 מ"מ
3
מנועי צינור / טובולרי
עבור שערים קטנים עם חלל בנייה צדדי מועט
במיוחד ומספר הפעלות שער מעטות ליום
*סדרתי עם מתקן תפיסה נפרד
אמצעי הפעלה
אטימה
נעילה ואבטחה
עבור פתחי שער של עד 6000 × 6000 מ"מ
מסך התריס בנוי מפנלים עשויים פח מגולוון סינגל ישר או מעוגל, עובי דופן הפח הינו 0.8 מ"מ השלבים מעורגלים בקצותיהם ומושחלים אחד בשני ליצירת מסך שלם.
בצדי השלבים מותקנים מובילי פלסטיק המונעים את התנועה הצדדית של השלבים ומקנים תנועה חלקה ושקטה בתוך המסילות.
בתחתית המסך מותקן פס גומי אופקי המקנה גימור ואטימה למסך הדלת.
ציר ראשי בנוי מגליל פלדה הנושאה את מסך התריס, דופן הגליל מותאם למשקל המסך למניעת כיפוף.
בקצוות הגליל מרותכים צירי פלדה מלאה המותאמים למנוע בצד אחד ומיסב אבטחה נגד נפילה מצד שני.
קונזולות תושבות הציר המוצמדות לפתח ההתקנה ונושאות את המומנט, משקל הציר הראשי ומנוע התריס.
מסילות המסילות עשויות פח פלדה מגולוון בעובי מינימלי של 2 מ"מ. עומק המסילות מתאים לרוחב מסך הדלת ולמניעת שליפת המסך החוצה מהמסילה
מערכת הנעה
נתונים טכניים
.
עבור פתחי שער של עד 6000 × 6000 מ"מ
מסך התריס בנוי מפנלים עשויים פח מגולוון סינגל או כפול , עובי דפנות הפח הינם 2X0.4 מ"מ ובמרווח מקסימלי של 30 מ"מ המכיל בתוכו פוליאוריטן מוקצף במקרה של שלב כפול, המקנה בידוד טרמי ובידוד אקוסטי.
השלבים מעורגלים בקצותיהם ומושחלים אחד בשני ליצירת מסך שלם, השלבים מושחלים זה בזה ויוצרים מסך חלק. בצדי השלבים מותקנים מובילי פלסטיק המונעים את התנועה הצדדית של השלבים ומקנים תנועה חלקה ושקטה בתוך המסילות.
בתחתית המסך מותקן פס גומי אופקי המקנה גימור ואטימה למסך הדלת.
ציר ראשי גליל פלדה הנושאה את מסך התריס, דופן הגליל מותאם למשקל המסך למניעת כיפוף. בקצוות הגליל מרותכים צירי פלדה מלאה המותאמים למנוע בצד אחד ומייסב אבטחה נגד נפילה מצד שני.
קונזולות תושבות הציר המוצמדות לפתח ההתקנה ונושאות את המומנט, משקל הציר הראשי ומנוע התריס.
מסילות המסילות עשויות פח פלדה מגולוון בעובי מינימלי של 2 מ"מ. עומק המסילות מתאים לרוחב מסך הדלת ולמניעת שליפת המסך החוצה מהמסילה
מנוע צד קומפקטי שקט וחזק במיוחד המותאם למשקל המסך עם אפשרות לנטרול ידני בשעת בחרום ע"י שרשרת.
מתח הפעלה למנועי אמצע בכל הגדלים v230, ההפעלה החשמלית מתאימה לנתוני הדלת הנגללת.
אמצעי הגנה
נתונים טכניים
.
.
דגמי מחיצה
תחום הגדלים גובה × רוחב, מקסימליים
מנגנון לדלת אוטומטית
למפתח מקסימלי של עד 2000 מ"מ
נתונים טכניים:
.
מנוע הרמה לדלת מוסך
נתונים טכניים:
.
BOTTICELLI SMART BT A 125
מנוע לעבודה אינטנסיבית עבור משקלים כבדים
נתונים טכניים:
.
מנוע חשמלי לשער כנף עד 4 מטר – BFT – KUSTOS BT A40
לאורך כנף מקסימלי של עד 4000 מ"מ
מנוע טבול שמן המיועד לשערים הזזה או קונזולים כבדים מאוד
מיועד לעבודה אינטנסיבית ומתאים במיוחד לישובים וקיבוצים.
נתונים טכניים:
.
מנוע חשמלי מהיר לשער נגרר כבד -BISON25 OTI
מנוע טבול שמן המיועד לשערים הזזה או קונזולים
נתונים טכניים:
.
מנוע חשמלי מהיר לשער נגרר כבד – BULL17 OMI
מנוע טבול שמן המיועד לשערים הזזה או קונזולים
נתונים טכניים:
.
מנוע חשמלי מהיר לשער נגרר כבד – ICARO VELOCE SMART AC A2000
מנוע המיועד לבתים פרטיים
נתונים טכניים:
.
מנוע חשמלי לשער נגרר ביתי – DEIMOS ULTRA BT A600
מנוע המיועד לשערים נגררים או קונזולים
נתונים טכניים:
.
מנוע חשמלי לשער נגרר כבד – ARES BT A1500
מנוע לעבודה אינטנסיבית עבור מפתחים גדולים ומשקלים כבדים
נתונים טכניים:
.
מנוע הידראולי טבול שמן לשער כנף עד 8 מטר- HD.80
לאורך כנף מקסימלי של עד 5000 מ"מ
מנוע לעבודה אינטנסיבית עבור משקלים כבדים
נתונים טכניים:
.
מנוע הידראולי טבול שמן לשער כנף עד 5 מטר- GIUNO ULTRA BT A20
לאורך כנף מקסימלי של עד 2000 מ"מ
מנוע מפרק לדלת משרד ושער הולכי רגל
לאורך כנף מקסימלי של עד 1200 מ"מ
נתונים טכניים:
.
E5 BT A12
מנוע לבתים פרטיים עד 6 מקומות חניה6
לאורך כנף מקסימלי של עד 2000 מ"מ
נתונים טכניים:
.
VIRGO SMART BT A
מנוע לבתים פרטיים ובניינים משותפים עד 40 מקומות חניה.
נתונים טכניים:
.
BFT – KUSTOS BT A40
לאורך כנף מקסימלי של עד 4,000 מ"מ
מנוע הרמה לדלת מוסך
נתונים טכניים:
.
הפעלה קלה עבור פתחי שער של עד 8,000/5,000 מ"מ
ציר ראשי, גליל פלדה הנושאה את מסך התריס, דופן הגליל מותאם למשקל המסך. בקצוות הגליל מרותכים צירי פלדה מלאה המותאמים למנוע בצד אחד ומייסב אבטחה נגד נפילה מצד שני.
קונזולות, תושבות הציר המוצמדות לפתח ההתקנה ונושאות את המומנט ומשקל הציר הראשי, מנוע התריס ומייסב האבטחה.
מסילות, פרופיליי אלומיניום עבי דופן וחזקים במיוחד עמידים בפני קורוזיה וחלודה. פרופיל האלומיניום בצורה ייחודית בתוספת מובילי החלקה המונעים חיכוך מיותר ומאפשרות להכיל ווי סערה לעמידות בפני רוחות.
מנוע בחיבור ישיר לציר בהספק גבוה עבור שערי גלילה גדולים וכבדים עם אפשרות לנטרול ופתיחה בחרום. המנוע מצויד במייסב אבטחה מובנה למניעת נפילה במקרה של תקלה.
נתונים טכניים
.
.
דגמי מחיצה
תחום הגדלים גובה × רוחב, מקסימליים
פרופילי האלומיניום בעלי הקדחים המלבניים בגודל 40 × 100 מ"מ .
דגם פלדה מגולוון עמיד.
פתיחה בחרום והפסקת חשמל
משיכה עם שרשרת ידנית
אמצעי הפעלה
DDP תריס גלילה לחניונים
הפתרון המושלם כולל מנוע S4 R 300 WA עבור 300 מחזורי שער (פתוח-סגור) ליום!
מסך התריס בנוי מפנלים עשויים פח מגולוון כפול, עובי דפנות הפח הינם 2X0.4 מ"מ ובמרווח מקסימלי של 30 מ"מ המכיל בתוכו פוליאוריטן מוקצף PU, פוליאוריטן מקנה לפנל חוזק, גמישות, בידוד טרמי ובידוד אקוסטי.
השלבים מעורגלים בקצותיהם ומושחלים אחד בשני ליצירת מסך שלם.
ציר ראשי גליל פלדה הנושאה את מסך התריס, דופן הגליל מותאם למשקל המסך למניעת כיפוף. בקצוות הגליל מרותכים צירי פלדה מלאה המותאמים למנוע בצד אחד ומייסב אבטחה נגד נפילה מצד שני.
קונזולות תושבות הציר המוצמדות לפתח ההתקנה ונושאות את המומנט ומשקל הציר הראשי, מנוע התריס.
מסילות פרופיליי אלומיניום עבי דופן וחזקים במיוחד עמידים בפני קורוזיה וחלודה. פרופיל האלומיניום יצוק בצורה ייחודית בתוספת מובילי החלקה המונעים חיכוך מיותר ומאפשרות להכיל ווי סערה לעמידות בפני רוחות.
מנוע קומפקטי שקט במיוחד המותאם למשקל המסך עם אפשרות לנטרול בחרום ידני או ע"י שרשרת. תוחלת חיים של מעל 200,000 מחזורי פתיחה מתאים במיוחד לחניונים.
מנוע מהיר יותר בכ 50% מתריס גלילה רגיל.
נתונים טכניים
.
דגמי מחיצה
תחום הגדלים: גובה × רוחב מקסימליים
2400 × 5000 מ"מ
2400 × 5000 מ"מ
ניתן לבצע הרכבה מאוחרת בקלות של מנוע
1
טכנולוגית קפיץ משיכה
•תומכת במנוע בזמן הפתיחה והסגירה
•תנועת שער המגינה מפגיעות
•תכנון מיוחד של הקפיצים ושל משפך הכניסה
לתוחלת חיים ארוכה של השער מעל 200000
מחזורי שער.
•אבטחת קפיצי המשיכה נגד היתפסות אקראית
באמצעות מכסה תא הקפיץ האופציונלי מאלומיניום
•חלונית לבדיקת מצב הקפיצים.
2
שחרור חירום פשוט
•פתיחת שער קלה ומהירה ביד
•הפעלה מאובטחת של שער הכניסה
והיציאה גם בזמן הפסקות חשמל
3
חלל סגירה מועט יותר
•מבנה קומפקטי עם סגירה מינימלית
של 380 מ"מ בלבד (A / S Decotherm )
או 350 מ"מ (L-HG)
•גלילה בטיחותית של שער הגלילה או של מחיצת
סורג הגלילה בציפוי המחיצה הקומפקטי.
אמצעי הפעלה
קורה קונזולית מרחפת עד רוחב 8 מטר
מבנה השער בנוי מנקודת ציר ראשי העשוי מיציקת בטון בעל משקל או לחילופין חיבור לאלמט מוצק הנושא את משקל הקורה קונזולית והרחיבים הנעים, לאלמנט זה מקובעים מערכת ההנעה ו מערכות המייסבים המוחבאים בתוח הקורה הראשית.
כנף השער מיוצר מקורה קונזולית ראשית מרותכת למפרופיל קונסטרוקטיבי המחושב לנשיאת כל העומסים העצמיים של השער. קורה תחתונה מיוחדת עשויה מפלדה מגולוונת עם חתך אורכי החובק בתוכו שני מערכות גלגליי מייסבים (קדמיים ואחוריים) במרווח המתאים לרוחב פתח הנדרש ושלא ניתן לראותם ובכך מונע חדירת לכלוך, אבק ומים. הכנף נעה בעזרת מערך פסי שיננים המקשרים בין הקורה למערכת ההנעה.
הנעה מנוע חד פאזי 1.5 טון תוצרת בהתאם לגודל ומשקל השער עם אפשרות נטרול מהיר בעת הפסקת חשמל.
בקרה במערכת פיקוד המסופקת קיימות אפשרויות רבות למנגנוני בטיחות ופקודות פעולה ובנוסף בנויה לקליטת פקודות ע"י יציאות מגע יבש.
אופן פעולה קורה קונזולית השער נעה לצידו של הפתח שלא ע"י מסילה תחתונה ולכן בדגם ייחודי זה ניתן לשנות את גובה נסיעת השער אם הדבר מתבקש עקב עבודות בכביש, החלפת ריצוף וכדומה .
פירוט מבנה ונתונים טכניים לקורה קונזולית:
נתונים תכניים
.
לשערים אוטומטיים SLIDER יש את תו CE המאשר את התאימות של המוצרים להנחיות התקן PN-EN 13241-1 לשערי גדר לתעשייה ולמגורים.
שערי SLIDER מוגנים מפני קורוזיה על ידי גלוון וציפוי בצבע פוליאסטר. ניתן להגדיר את צבעי המחסום בנפרד. אנו מספקים אחריות נגד קורוזיה ל-5 שנים למוצרי דופלקס
שער SLIDER הוא מבנה התומך בעצמו. המסילה יחד עם פרופיל החיזוק נע על עגלות המורכבות על עמודים נושאי עומס המעוגנים ביסוד הבטון. השער נוסע בגובה של 540 [מ"מ] מעל פני הקרקע.
לשערים אוטומטיים SLIDER (קורה קונזולית) יש את תו CE המאשר את התאימות של המוצרים להנחיות התקן PN-EN 13241-1 לשערי גדר לתעשייה ולמגורים.
שערי SLIDER (קורה קונזולית) מוגנים מפני קורוזיה על ידי גלוון וציפוי בצבע פוליאסטר. ניתן להגדיר את צבעי המחסום בנפרד. אנו מספקים אחריות נגד קורוזיה ל-5 שנים למוצרי דופלקס
שער SLIDER (קורה קונזולית) הוא מבנה התומך בעצמו. המסילה יחד עם פרופיל החיזוק נע על עגלות המורכבות על עמודים נושאי עומס המעוגנים ביסוד הבטון. השער נוסע בגובה של 540 [מ"מ] מעל פני הקרקע.
